0. 为什么要聊算力
大模型这两年把「算力」这个词彻底推到了台前。买卡要看算力、租云要看算力、做集群规划还是看算力。但很多人看到 NVIDIA 官网写着 B200「20 PFLOPS」、华为昇腾 910B「320 TFLOPS」，往往一头雾水：
- PFLOPS、TFLOPS 到底是多大？
- 为什么同一张卡，官方会给出一堆不同的算力数字？
- FP32、FP16、FP8、FP4 这些「精度」和算力有什么关系？
- 昇腾和英伟达的卡，到底怎么比才算公平？
这篇文章就用尽量通俗的方式把这几件事讲清楚。核心结论先放在这里：算力数字离不开精度这个前提，脱离精度谈算力都是耍流氓。
1. FLOPS 是什么：先把单位讲清楚
FLOPS = FLoating-point Operations Per Second，即每秒能做多少次浮点运算。一次乘法、一次加法都算一次浮点运算。
算力数字动辄天文数字，所以工程上用词头（SI 前缀）来简化：
- 1 KFLOPS = 10³ FLOPS（千）
- 1 MFLOPS = 10⁶ FLOPS（百万）
- 1 GFLOPS = 10⁹ FLOPS（十亿）
- 1 TFLOPS = 10¹² FLOPS（万亿）—— T = Tera
- 1 PFLOPS = 10¹⁵ FLOPS（千万亿）—— P = Peta
- 1 EFLOPS = 10¹⁸ FLOPS（百亿亿）—— E = Exa
换算关系很简单，每级差 1000 倍：
1 PFLOPS = 1000 TFLOPS = 10⁶ GFLOPS
打个直观的比方：如果全球 80 亿人每人每秒能算 1 道加法题，全人类加起来大约是 8 GFLOPS。而一张 B200 在 FP4 精度下的峰值是 20 PFLOPS，相当于约 250 万个「全人类」同时开算。这就是现代 AI 加速卡的量级。
顺带一提：衡量整数运算能力时用的是 TOPS / POPS（Operations Per Second），常见于 INT8 量化推理场景。单位换算规则和 FLOPS 一样。
2. 精度：为什么同一张卡有好几个算力数字

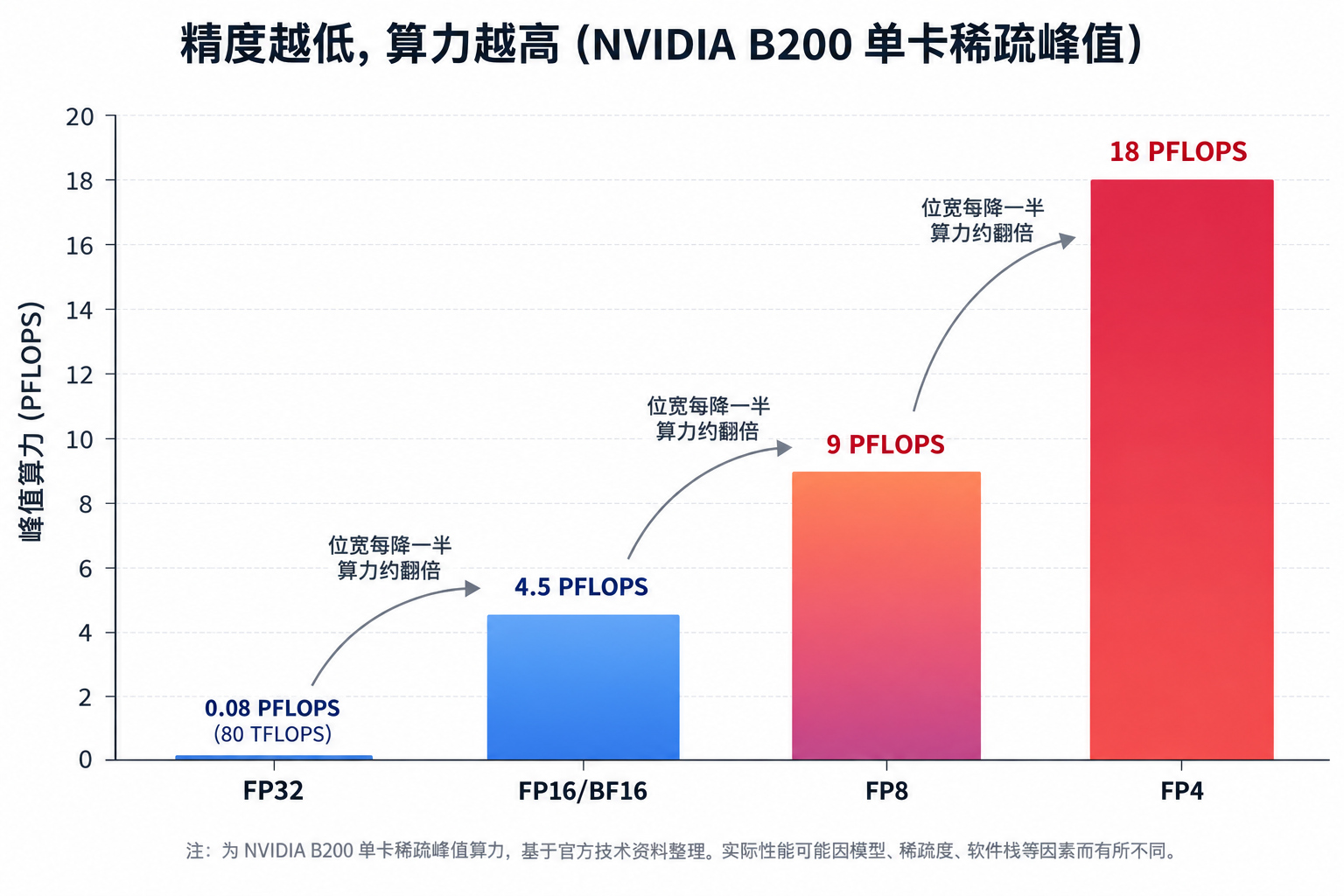

这是最容易被忽略、也最关键的一点。同一张芯片，在不同数值精度下的峰值算力可以差好几倍甚至十几倍。
原因在于：芯片里的乘加运算单元处理的「数」是有位宽的。位宽越窄，单位硅片面积、单位时钟周期里能塞进去、并行处理的运算就越多，算力自然越高。
2.1 常见浮点格式

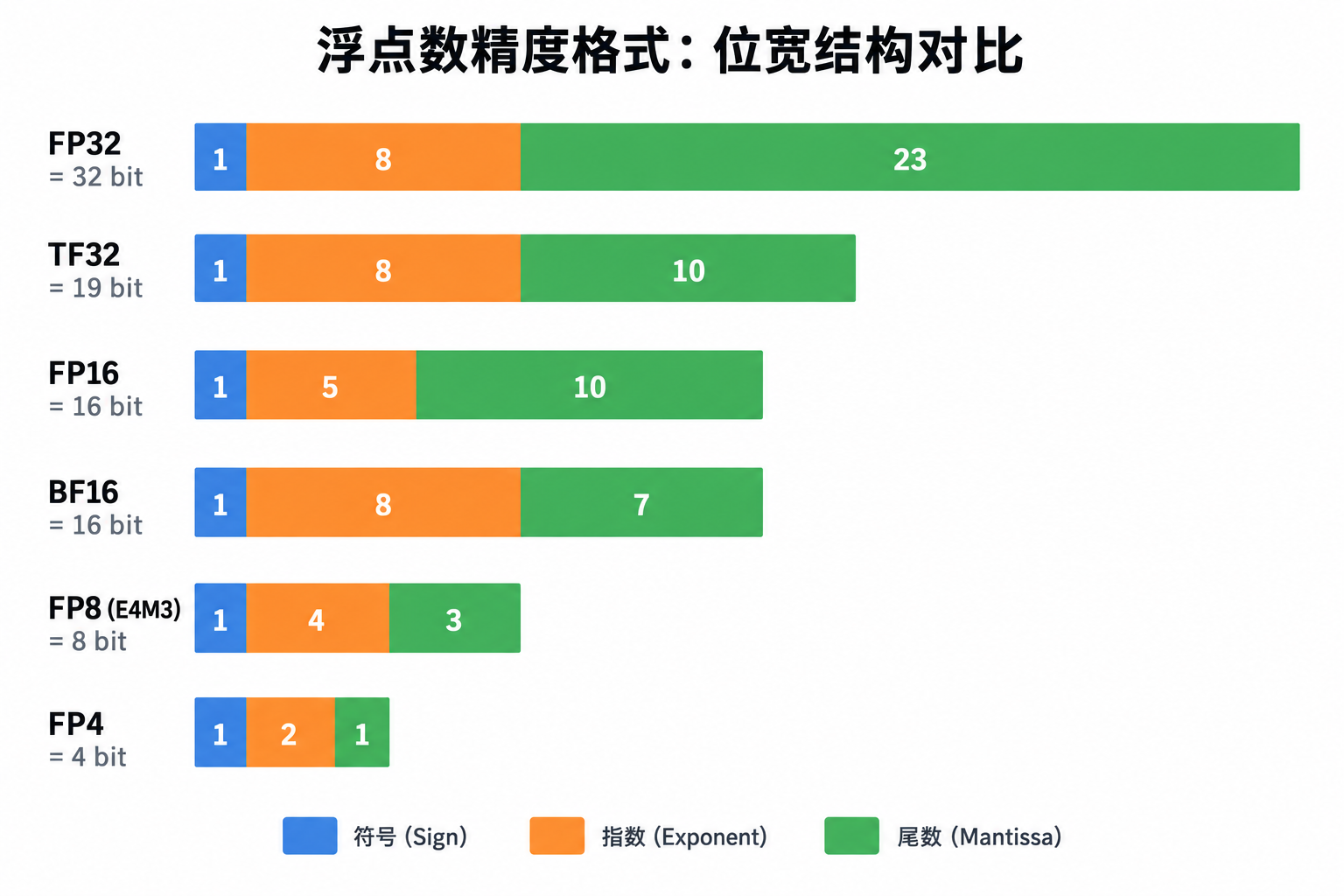

浮点数由三部分组成：符号位（sign）、指数位（exponent，决定能表示的范围）、尾数位（mantissa，决定精度）。
- FP32（单精度，32 位）：1 符号 + 8 指数 + 23 尾数。传统科学计算、CPU 计算的标准格式，精度高、范围大，但又慢又占显存。
- TF32（TensorFloat-32，NVIDIA 专有，实际 19 位）：保留 FP32 的 8 位指数范围，但把尾数砍到 10 位。是 NVIDIA 为深度学习设计的「以精度换速度」格式。
- FP16（半精度，16 位）：1 + 5 + 10。范围较小，容易溢出，训练时常需配合 Loss Scaling。
- BF16（bfloat16，16 位）：1 + 8 + 7。保留了 FP32 的 8 位指数范围（不易溢出），牺牲尾数精度，是当前大模型训练的主流格式。
- FP8（8 位）：有 E4M3 和 E5M2 两种变体。Hopper（H100）之后开始硬件支持，是大模型训练/推理降本的关键。
- FP4（4 位）：Blackwell（B200）新增，配合 MX（microscaling）分块缩放技术，主要用于推理，能在可接受的精度损失下把吞吐再翻倍。
2.2 一句话记住取舍
位宽越高 → 精度越高、范围越大、算得越准，但越慢、越占显存。
位宽越低 → 算力越高、显存占用越小、越省电，但精度损失越大。
所以工程上的做法是「按需选精度」：
- 科学计算 / HPC：必须 FP64/FP32。
- 大模型训练：主力 BF16，梯度/激活可用 FP8 加速。
- 大模型推理：FP8、FP4、INT8 量化，用尽量低的精度换吞吐和成本。
3. NVIDIA 举例：H100 与 B200
先看英伟达。以下为单卡（SXM）理论峰值算力，Tensor Core 指张量核心，是深度学习矩阵乘法的主力单元。
3.1 H100（Hopper 架构，2022）
| 精度 | 峰值算力 | 说明 |
|---|---|---|
| FP64（非 Tensor） | 34 TFLOPS | 传统科学计算 |
| FP64 Tensor Core | 67 TFLOPS | HPC 场景 |
| FP32 | 67 TFLOPS | 通用单精度 |
| TF32 Tensor Core | 989 TFLOPS | 稀疏，稠密约 495 |
| FP16 / BF16 Tensor Core | 1979 TFLOPS（~2 PFLOPS） | 稀疏，稠密约 989 |
| FP8 Tensor Core | 3958 TFLOPS（~4 PFLOPS） | 稀疏，稠密约 1979 |
| FP4 | — | Hopper 不支持 |
可以看到：从 FP16 到 FP8，算力直接翻倍（1979 → 3958），这正是「降精度换算力」的直接体现。H100 没有 FP4 硬件单元。
3.2 B200（Blackwell 架构，2024）
| 精度 | 峰值算力（稠密 / 稀疏） | 说明 |
|---|---|---|
| FP64 Tensor Core | 40 TFLOPS | HPC 明显被弱化 |
| FP32 | 80 TFLOPS | 通用单精度 |
| TF32 Tensor Core | 2.5 / — PFLOPS | |
| FP16 / BF16 Tensor Core | 2.25 / 4.5 PFLOPS | |
| FP8 / FP6 Tensor Core | 4.5 / 9 PFLOPS | |
| FP4 Tensor Core | 9 / 18（部分资料标 20）PFLOPS | Blackwell 新增，推理利器 |
注：NVIDIA 官方 Blackwell Datasheet 给出的单卡整数常见为 FP4 20 PFLOPS、FP8 10 PFLOPS、FP16 5 PFLOPS，这是含稀疏并做了取整的口径；上表以更细的稠密/稀疏拆分呈现，两者并不矛盾，只是统计口径不同。这也是看算力数字时最容易踩的坑。
Blackwell 的核心变化：新增 FP4，把推理吞吐相对 FP8 再翻倍（9 → 18 PFLOPS 稀疏），同时把 FP64 的 HPC 算力大幅削减——因为它就是一颗为 AI 推理/训练而生的芯片。
4. 华为昇腾举例：910B 与 910C
再看国产算力的代表华为昇腾。需要特别说明：昇腾的官方精细算力表不像英伟达那样完全公开，以下数字来自公开产品资料与业界估测，仅供量级参考。
4.1 昇腾 910B（达芬奇架构，SMIC N+1 工艺）
910B 按规格分为 B1/B2/B3/B4 多个子型号，算力有差异：
| 子型号 | FP16 / BF16 | INT8 | 显存 | 定位 |
|---|---|---|---|---|
| 910B1 | ~414 TFLOPS | ~828 TOPS | 64GB HBM2e | 训练（满血） |
| 910B2 | ~376 TFLOPS | ~752 TOPS | 64GB HBM2e | 训练 |
| 910B3 | ~313 TFLOPS | ~626 TOPS | 64GB HBM2e | 训练 |
| 910B4 | ~280 TFLOPS | ~560 TOPS | 32GB HBM2e | 推理 |
关键点：910B 没有独立的 FP8 硬件计算单元，这是它与 A100/H100 的一个重要差距。低精度加速主要依赖 INT8 量化（W8A8），走的是 TOPS 路线。
4.2 昇腾 910C（双 Die 封装，2025 量产）
910C 采用类似 B200 的双 Die 封装思路，把两颗 910B 级别的 Die 整合，实现性能翻倍：
| 参数 | Ascend 910C（估测） | NVIDIA H100（参考） |
|---|---|---|
| FP16 / BF16 | ~800 TFLOPS | ~989 TFLOPS（稠密） |
| INT8 | ~1600 TOPS | ~1979 TOPS（稠密） |
| 显存 | 128GB HBM2e | 80GB HBM3 |
| 显存带宽 | ~3200 GB/s | ~3352 GB/s |
业界普遍估测 910C 的 FP16 单卡算力约为 H100 的 60%~80%。值得注意的是它的显存容量（128GB）反而超过 H100，显存带宽也已接近 H100——这正是它在推理场景表现不俗的关键。
关于 FP8/FP4：据不可靠传闻，后续的 910D 才计划支持 FP8。因此在与 Blackwell 对比 FP8/FP4 算力时，昇腾当前主力型号并不在同一条赛道上。

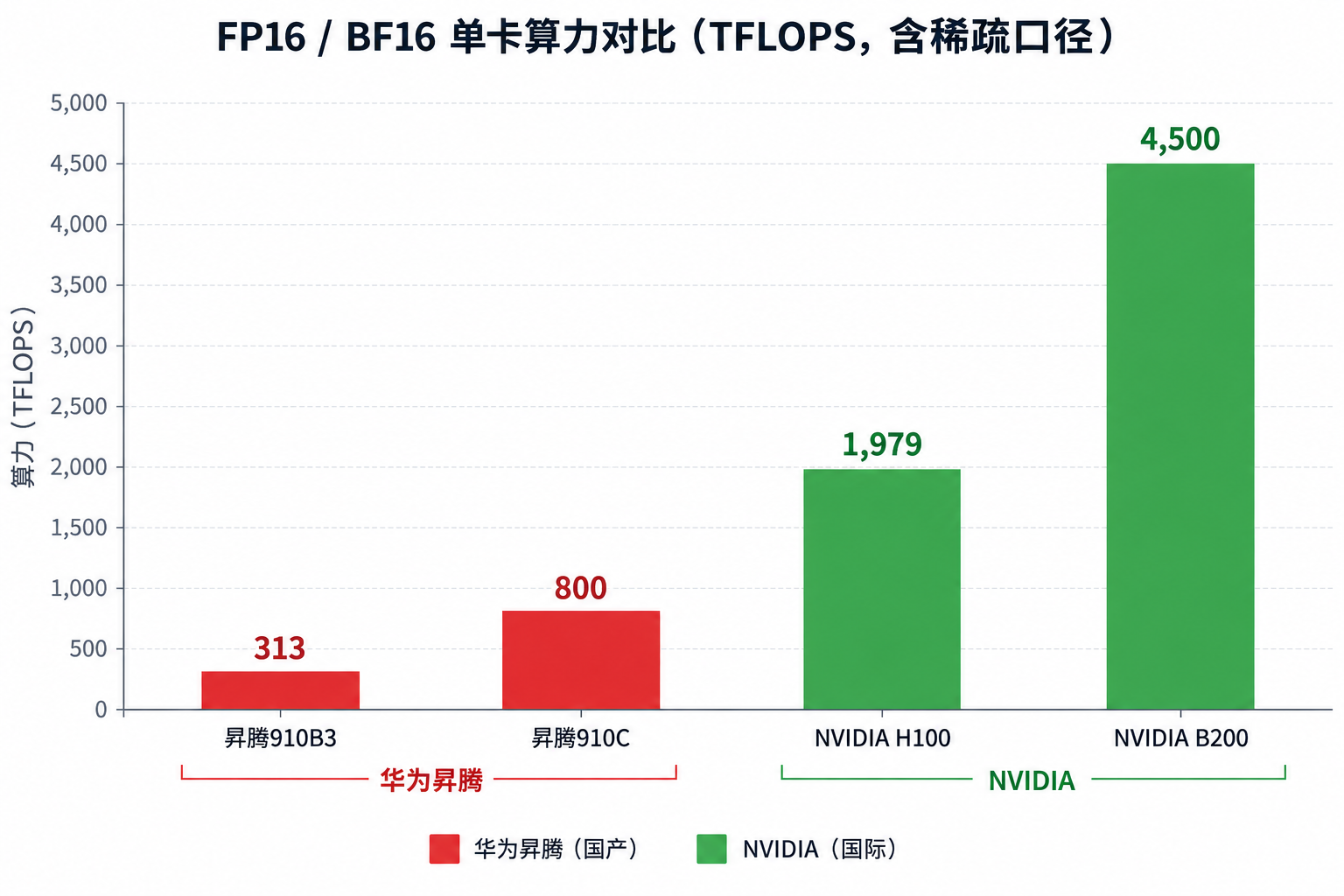

5. 横向对比：一张表看清「精度 × 算力」
把上面的数字放在一起（单卡，含稀疏口径，昇腾为估测值，— 表示无对应硬件单元）：
| 精度 | 昇腾 910B3 | 昇腾 910C | NVIDIA H100 | NVIDIA B200 |
|---|---|---|---|---|
| FP32 | 算力较低 | 算力较低 | 67 TFLOPS | 80 TFLOPS |
| FP16 / BF16 | ~313 TFLOPS | ~800 TFLOPS | 1979 TFLOPS | 4500 TFLOPS |
| FP8 | —（无单元） | —（无单元） | 3958 TFLOPS | 9000 TFLOPS |
| FP4 | — | — | — | 18000 TFLOPS |
| INT8 | ~626 TOPS | ~1600 TOPS | 3958 TOPS | 9000 TOPS |
从这张表能读出几个规律：
- 同一列（同一张卡）自上而下，精度越低算力越高，且大致按倍数增长。这就是为什么会有「一张卡多个算力数字」。
- 代际差距明显：B200 的 FP16 算力（4.5 PFLOPS）已经超过 H100（~2 PFLOPS）一倍多；FP4 更是 H100 完全没有的能力。
- 国产与英伟达的差距集中在低精度：昇腾在 FP16 上能到 H100 的 60%~80%，但缺少 FP8/FP4 硬件单元，在推理降本这条路上主要靠 INT8 量化补位，赛道不完全重合。
6. 别被峰值算力骗了：几个重要提醒
看懂了纸面算力，还得知道它的局限。真实世界里，峰值算力（Peak FLOPS）和你实际能用到的算力，差距可能非常大。
6.1 「稀疏」是打了折扣的前提
英伟达标注的很多亮眼数字（比如 B200 FP4 的 18/20 PFLOPS）是稀疏（Sparse）算力，依赖 2:4 结构化稀疏——即权重里每 4 个元素有 2 个为 0。真实稠密（Dense）计算通常只有一半。看数字时务必确认是稠密还是稀疏口径。
6.2 算力利用率（MFU）通常只有 30%~50%
峰值算力是理论上限，实际训练大模型时能达到的**模型算力利用率（MFU，Model FLOPs Utilization）**往往只有 30%~50%。剩下的算力被通信、访存、调度、气泡（bubble）等开销吃掉了。所以「买了多少 PFLOPS」和「真正用上多少」是两回事。
6.3 显存带宽常常才是真正的瓶颈
大模型推理尤其是解码阶段，性能往往不是被算力卡住，而是被显存带宽卡住（memory-bound）。这也是为什么昇腾 910C 虽然 FP16 算力只有 H100 的七八成，但凭借接近 H100 的显存带宽和更大的显存容量，在推理场景反而有不错的性价比。
6.4 集群 > 单卡
单卡打不过，可以靠系统层面「群殴」。华为 CloudMatrix 384 超节点由 384 颗 910C 构成，在整体系统性能上可以对标甚至超越 NVIDIA GB200 NVL72。在大模型时代，高速互联能力（英伟达的 NVLink、华为的灵衢 UnifiedBus）和整机系统设计，和单卡算力同样重要。

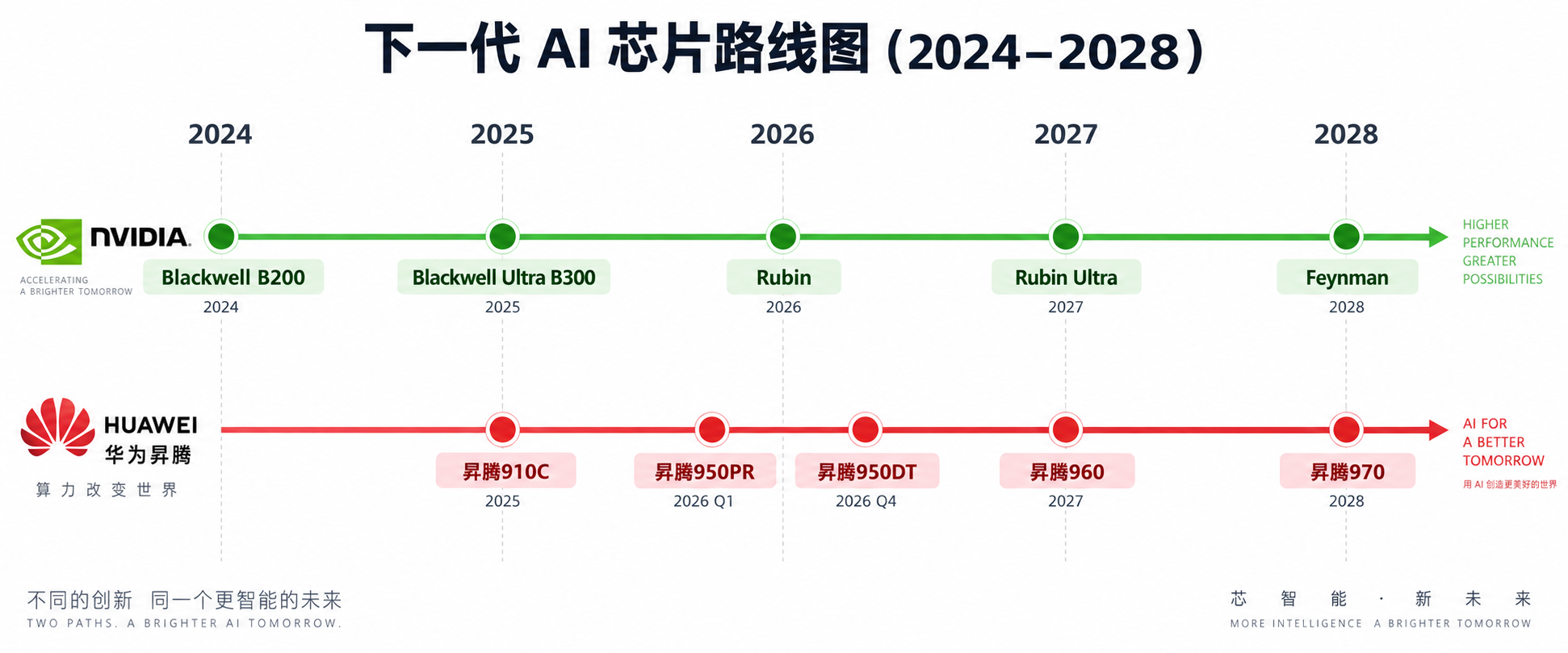

7. 下一代卡展望：昇腾 950/960/970 与 NVIDIA Rubin
前面聊的都是已量产的卡。2025 下半年两家公布了下一代路线图，其中昇腾 950PR 已于 2026 年量产商用，其余仍在路线图上。下面分「已量产」和「路线图」两部分说明——路线图数据为官方发布会宣称值，产品尚未量产，最终规格以厂商正式发布为准。
7.1 华为昇腾：950 系列已落地，960/970 在路线图上
昇腾「四年五款」路线图（华为全联接大会 2025，2025-09-18 徐直军公布）最关键的变化是：昇腾 950 系列开始原生支持 FP8/FP4 低精度格式，补上了 910 系列最大的短板。
| 型号 | 状态 / 上市 | 定位 | 自研 HBM | 显存 / 带宽 | FP8 算力 | FP4 算力 |
|---|---|---|---|---|---|---|
| 昇腾 910C | 2025 Q1（已量产） | 训练 / 推理 | — | 128GB / ~3.2TB/s | —（无单元） | — |
| 昇腾 950PR | 2026-03 发布，2026-04 量产商用 | 推理 Prefill + 推荐 | HiBL 1.0 | 112GB / 1.4TB/s | ~0.8 PFLOPS | 1.56 PFLOPS（MXFP4） |
| 昇腾 950DT | 2026 Q4（计划） | 推理 Decode + 训练 | HiZQ 2.0 | 144GB / 4TB/s | 1 PFLOPS | 2 PFLOPS（MXFP4） |
| 昇腾 960 | 2027 Q4（路线图） | 训练 / 推理 | — | 288GB / 9.6TB/s | 2 PFLOPS | 4 PFLOPS（HiF4） |
| 昇腾 970 | 2028 Q4（路线图） | 训练 / 推理 | — | — / 14.4TB/s | 4 PFLOPS | 8 PFLOPS |
几个要点：
- 950PR 已经在跑真实业务：2026 年 3 月随 Atlas 350 加速卡发布、4 月起大规模量产。华为称其推理性能约为 NVIDIA H20 的 2.87 倍，价格约为 H200 的 1/4、单卡约 7 万元、功耗 600W。2026 年目标出货约 75 万片，其中字节、阿里等头部客户订单已占大头（一度"一卡难求"）。所以你在新闻里看到「昇腾 950 已有大量客户在用」，指的就是这颗 950PR。
- 昇腾 950 补齐低精度：新增支持 FP8、MXFP8、HiF8、MXFP4，并提升向量算力配比、支持 SIMD/SIMT、内存访问粒度从 512B 细化到 128B。这意味着从 950 开始，昇腾在推理降本这条路上不再只靠 INT8 量化，终于能和 Blackwell 的 FP4/FP8 正面对话。
- 自研 HBM：950PR 用 HiBL 1.0（实测 112GB / 1.4TB/s），950DT 用 HiZQ 2.0（144GB / 4TB/s），绕开了 HBM 供应限制。
- 950PR vs 950DT 分工：PR 主打 Prefill（预填充）和推荐业务，DT 主打 Decode（解码）和训练——把推理的两个阶段拆开做专用优化，思路上很有辨识度。
注：950PR 路线图发布时曾标 128GB / 1.6TB/s、FP4 2 PFLOPS，实际量产的 Atlas 350 卡落在 112GB / 1.4TB/s、FP4 1.56 PFLOPS——这也是「路线图宣称值 ≠ 量产实测值」的又一个例子。
配套超节点（华为的核心打法仍是「系统级群殴」）：
| 超节点 | 状态 / 上市 | 昇腾卡数 | FP8 算力 | FP4 算力 | 互联带宽 |
|---|---|---|---|---|---|
| Atlas 950 SuperPoD | 2026 Q4（基于 950DT） | 8,192 | 8 EFLOPS | 16 EFLOPS | 16.3 PB/s |
| Atlas 960 SuperPoD | 2027 Q4（路线图） | 15,488 | 30 EFLOPS | 60 EFLOPS | >20 PB/s |
EFLOPS = 1000 PFLOPS = 10¹⁸ FLOPS。对应的 Atlas 950/960 SuperCluster 集群规模分别达 50 万卡 / 百万卡级别。在华为全联接大会 2026（2026-09-17）上，华为轮值董事长汪涛称昇腾超节点已累计部署超 1000 套，昇腾 950 超节点已开始规模商用。华为的策略非常清晰：单芯片受工艺限制打不过，就用「灵衢（UnifiedBus）」高速互联把上万张卡拼成一台逻辑机器，靠系统级算力取胜。
7.2 NVIDIA Rubin（Vera Rubin 平台，GTC 2025/2026 公布）
Blackwell（2024）→ Blackwell Ultra（B300，2025）之后，NVIDIA 下一代是 Rubin，计划 2026 下半年出货，年更节奏锁死：Rubin（2026）→ Rubin Ultra（2027）→ Feynman（2028）。
单卡（Rubin GPU，产业界也称 R100/R200，双 die 封装）主要指标：
| 精度 / 指标 | Rubin（单卡） | B200（对比） | 相对 B200 |
|---|---|---|---|
| NVFP4 推理 | ~50 PFLOPS | ~10 PFLOPS（含稀疏整取） | ~5× |
| NVFP4 训练 | ~35 PFLOPS | — | — |
| FP8（估算） | ~16 PFLOPS | ~9 PFLOPS | ~1.8× |
| 显存 | 288GB HBM4 | 192GB HBM3e | +50% |
| 显存带宽 | ~22 TB/s | 8 TB/s | ~2.75× |
| 晶体管 | 336 亿 | 208 亿 | ~1.6× |
| TDP | 1800~2300W | 1000W | 强制液冷 |
- 换代 HBM4：Rubin 从 HBM3e 升到 HBM4，带宽大幅提升——呼应本文第 6.3 节，推理越来越是「带宽为王」。
- 系统级：Vera Rubin NVL144 整机可达 3.6 EFLOPS FP4 推理、1.2 EFLOPS FP8 训练。
- Rubin Ultra（2027 H2）：进一步到 ~100 PFLOPS FP4、1TB HBM4e（16 层堆叠），部署在 NVL576「Kyber」机柜。
- 功耗爆表：单卡 1800~2300W，没有风冷版本，100% 液冷成为前提——这也是为什么算力竞争越来越是「机柜级 / 数据中心级」的工程战。
7.3 一句话对比
- 昇腾 950 系列的历史意义：不在于单卡追平 Rubin（工艺差距客观存在），而在于首次原生支持 FP8/FP4，补齐了与英伟达在低精度赛道上的「缺席」，之后靠超节点系统把规模堆上去。
- NVIDIA Rubin 的方向：单卡 FP4 推理直冲 50 PFLOPS、换代 HBM4、功耗突破 2000W，继续把「单卡怪兽 + NVLink 机柜」的路线推到极致。
- 两条路线的分野依旧：英伟达堆单卡与生态，华为堆系统与互联，只是从 950 开始，双方在「精度格式」这一维度终于站到了同一条起跑线上。
8. 小结
- PFLOPS = 1000 TFLOPS = 10¹⁵ 次浮点运算/秒，是现代 AI 加速卡的常用量级。
- 算力必须绑定精度来看：FP32 → FP16 → FP8 → FP4，位宽每降一半，峰值算力大致翻倍，代价是精度损失。
- NVIDIA：H100 支持到 FP8，B200 新增 FP4 并把 HPC 算力弱化，是纯粹的 AI 芯片；低精度（FP4）是它当前最大的护城河之一。
- 华为昇腾：910B FP16 约 313~414 TFLOPS、910C 约 800 TFLOPS，缺 FP8/FP4 硬件单元，靠 INT8 量化和大显存/高带宽 + 集群系统设计打差异化。
- 看算力别只看纸面峰值：注意稠密/稀疏口径、MFU 利用率、显存带宽瓶颈，以及集群层面的系统能力。
本文中英伟达数据来自官方 Datasheet 及公开资料，华为昇腾数据来自公开产品资料与业界估测，芯片规格与量产信息更新较快，具体数字请以厂商官方最新发布为准。
附录：官方与参考链接
NVIDIA 官方
- NVIDIA H100 Tensor Core GPU 产品页：https://www.nvidia.com/en-us/data-center/h100/
- NVIDIA Blackwell 架构介绍：https://www.nvidia.com/en-us/data-center/technologies/blackwell-architecture/
- NVIDIA HGX 平台（含 HGX B200）：https://www.nvidia.com/en-us/data-center/hgx/
- NVIDIA DGX B200 产品页：https://www.nvidia.com/en-us/data-center/dgx-b200/
- NVIDIA 数据中心 GPU Datasheet / 白皮书资源中心：https://resources.nvidia.com/en-us-tensor-core
H100 单卡关键规格（SXM，含稀疏）：FP16/BF16 1,979 TFLOPS、FP8 3,958 TFLOPS、FP64 34 TFLOPS、80GB HBM3、带宽 3.35 TB/s。 B200 单卡关键规格（含稀疏）：FP4 18 PFLOPS、FP8/FP6 9 PFLOPS、FP16/BF16 4.5 PFLOPS、FP64 40 TFLOPS，均以官方 Blackwell Datasheet 为准。
华为昇腾官方
- 华为昇腾社区（hiascend）官网：https://www.hiascend.com/
- 昇腾计算产品（Atlas 系列）：https://www.hiascend.com/hardware/product
- Atlas 800 训练服务器（型号 9010）技术规格 - 华为企业技术支持：https://support.huawei.com/enterprise/zh/doc/EDOC1100149984/7eacfada
学术论文与技术报告
- 《Serving Large Language Models on Huawei CloudMatrix384》（华为 & 硅基流动，2025）：https://arxiv.org/abs/2506.12708
- PDF：https://arxiv.org/pdf/2506.12708
- 该论文首次系统披露 CloudMatrix 384 超节点架构（384 颗昇腾 910C + 192 颗鲲鹏 CPU、UB 统一总线），并给出 910C 单 die ~376 TFLOPS FP16 的算力口径。
- 《xDeepServe: Model-as-a-Service on Huawei CloudMatrix384》：https://arxiv.org/pdf/2508.02520
下一代卡路线图来源
- 华为全联接大会 2025（HUAWEI CONNECT 2025，2025-09-18）：https://www.huawei.com/cn/events/huawei-connect-2025
- 徐直军公布昇腾 950PR/950DT/960/970 芯片路线图，及 Atlas 950/960 SuperPoD、灵衢（UnifiedBus）2.0 技术规范。
- NVIDIA GTC / Vera Rubin 平台：https://www.nvidia.com/en-us/data-center/vera-rubin/
- Rubin GPU、NVL144 系统、Rubin Ultra、NVLink 6 等规格；部分为路线图/宣称值，未正式量产。
说明：昇腾未像英伟达那样公开完整的精细算力 Datasheet，文中 910B/910C 数字来自上述公开资料与业界估测；昇腾 950/960/970 与 NVIDIA Rubin 数据为官方路线图/发布会宣称值，产品尚未量产，最终规格以厂商正式发布为准，仅供量级参考。
