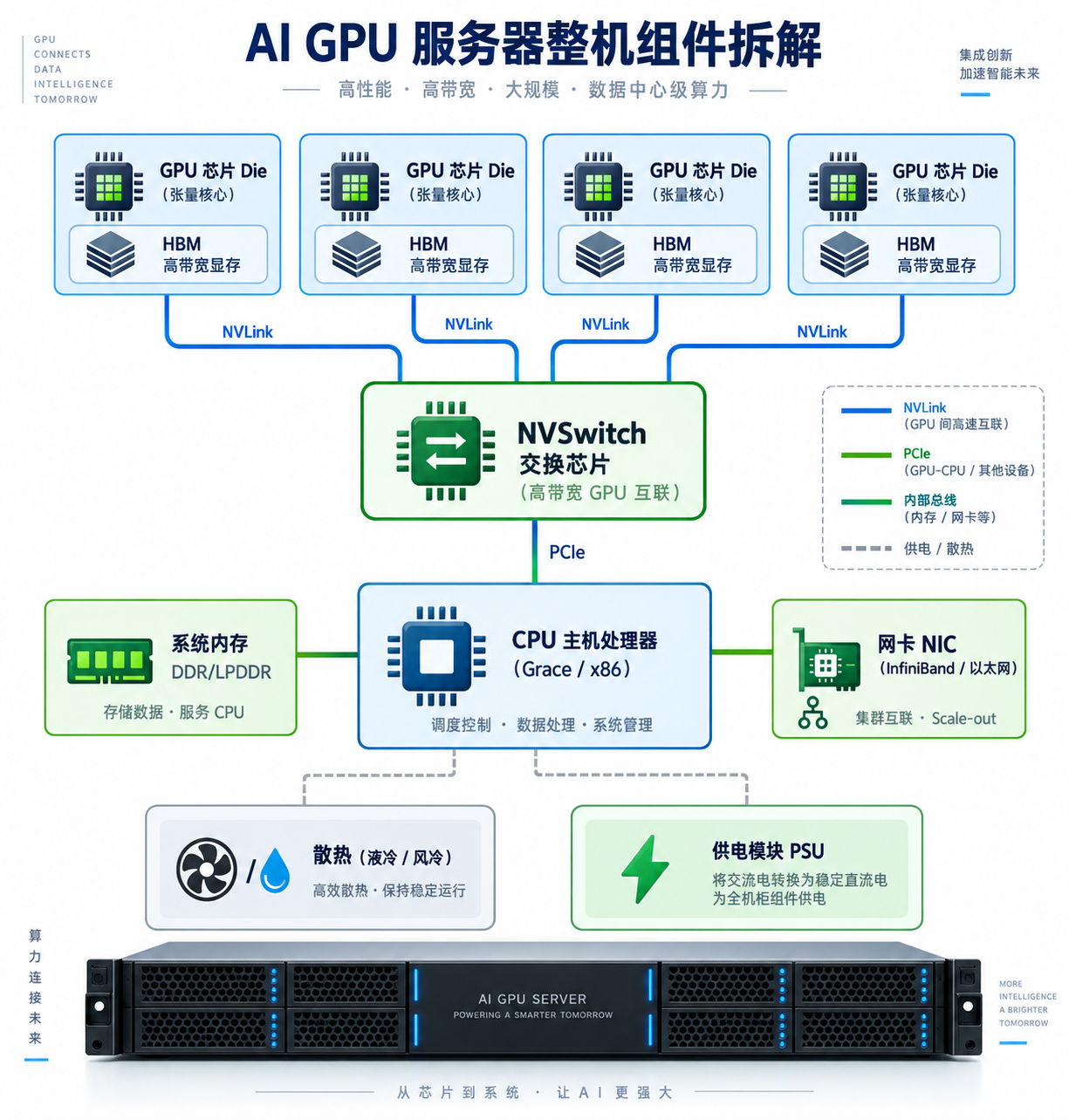

0. 先看整机：一台 AI GPU 服务器由什么组成
聊某一张卡的算力之前，先建立「整机视角」很重要——现代 AI 算力早已不是单颗芯片的事，而是芯片 + 显存 + 互联 + 网络 + CPU + 散热 + 供电协同的系统工程。
各组件的核心职责与能力：
- GPU 芯片（Die）/ 张量核心（Tensor Core）：算力的来源。真正决定 AI 峰值算力的是 Tensor Core，支持 FP16/BF16/FP8/FP4 等精度；先进制程（如 4N、3nm）和 chiplet 多 die 封装决定单卡上限。
- HBM 高带宽显存：决定「装得下多大模型」和「喂得多快」。容量（GB）关系到能放多少参数/KV Cache，带宽（TB/s）在推理解码阶段往往才是真正瓶颈（memory-bound）。
- NVLink 片间高速互联：GPU 与 GPU 之间的高速通道，带宽远高于 PCIe，是多卡张量并行/专家并行的命脉。H100 为 900 GB/s，Blackwell 提升到 1.8 TB/s。
- NVSwitch 交换芯片：把多颗 GPU 组成「全互联」域，让任意两卡都能以 NVLink 全带宽通信，是构建 NVL72 这类超节点的关键。
- 网络 NIC（InfiniBand / 以太网）：负责跨服务器的横向扩展（scale-out）。NVIDIA 的 ConnectX / BlueField DPU 提供 400G/800G 级别带宽，把成百上千台机器连成一个大集群。
- 交换机：机内用 NVLink Switch，机间用 InfiniBand 或 Spectrum 以太网交换机，决定集群的拓扑与无阻塞能力。
- CPU 主机处理器（Grace / x86）：负责调度、数据预处理与系统管理。NVIDIA 自研的 Grace（Arm 架构）通过 NVLink-C2C 与 GPU 高速相连，替代传统 x86 减少 PCIe 瓶颈。
- 系统内存（DDR / LPDDR5X）：CPU 侧内存，做数据缓冲与 CPU offload。Grace 用 LPDDR5X 提供大容量高带宽内存池。
- 散热（液冷 / 风冷）：Blackwell/Rubin 单卡功耗冲到 1000~2300W，风冷已到极限，液冷成为高端方案的前提。
- 供电模块（PSU）：把交流电转成稳定直流，为整机柜供电。单机柜功率从几十 kW 到数百 kW，供电与散热已是数据中心设计的核心约束。
- 本地存储（NVMe SSD / 并行文件系统）：存放训练数据、Checkpoint 与模型权重。大规模训练还需 Lustre/GPFS 等并行文件系统 + 高速网络，避免「喂不饱 GPU」。
- PCIe 总线 / 交换：CPU 与 GPU、NIC、SSD 之间的通道（Gen5 ~128 GB/s）。带宽远低于 NVLink，是主机侧数据搬运的潜在瓶颈。
- 光模块 / 光互联（Optics）：800G/1.6T 光模块承载 InfiniBand/以太网长距离互联，超节点里成千上万个光模块的成本、功耗与可靠性已成关键工程问题。
- DPU 数据处理器（BlueField）：把网络、存储、安全卸载到独立芯片，释放主机 CPU，是云化多租户 AI 集群的重要一环。
- BMC / 带外管理：负责固件升级、健康监控、故障诊断，是大规模集群运维的基础。
- 整机 / 机柜形态：从 HGX 基板（8 卡）→ DGX/MGX 整机 → GB200 NVL72 整机柜，「机柜即计算单元」已成趋势。
抓重点：一台 AI 服务器最该盯的三个硬指标——算力、HBM 显存、显存带宽。
- 算力（FLOPS）：决定「算得多快」，看清精度口径（FP16/FP8/FP4、稠密/稀疏）。
- HBM 显存容量（GB）：决定「装得下多大模型 / 多长上下文」，放不下就得切分或 offload，代价巨大。
- 显存带宽（TB/s）：决定「喂得多快」，大模型推理解码阶段往往是带宽瓶颈（memory-bound），此时带宽比峰值算力更关键。 其余互联、网络、CPU、散热供电，是把这三者「拼成规模、稳定跑起来」的支撑。
一句话：看一台 AI 服务器，别只看 GPU 算力，要看「算力 × 显存 × 带宽 × 互联 × 网络 × 散热供电」的木桶。
1. NVIDIA 数据中心 GPU 架构演进总览

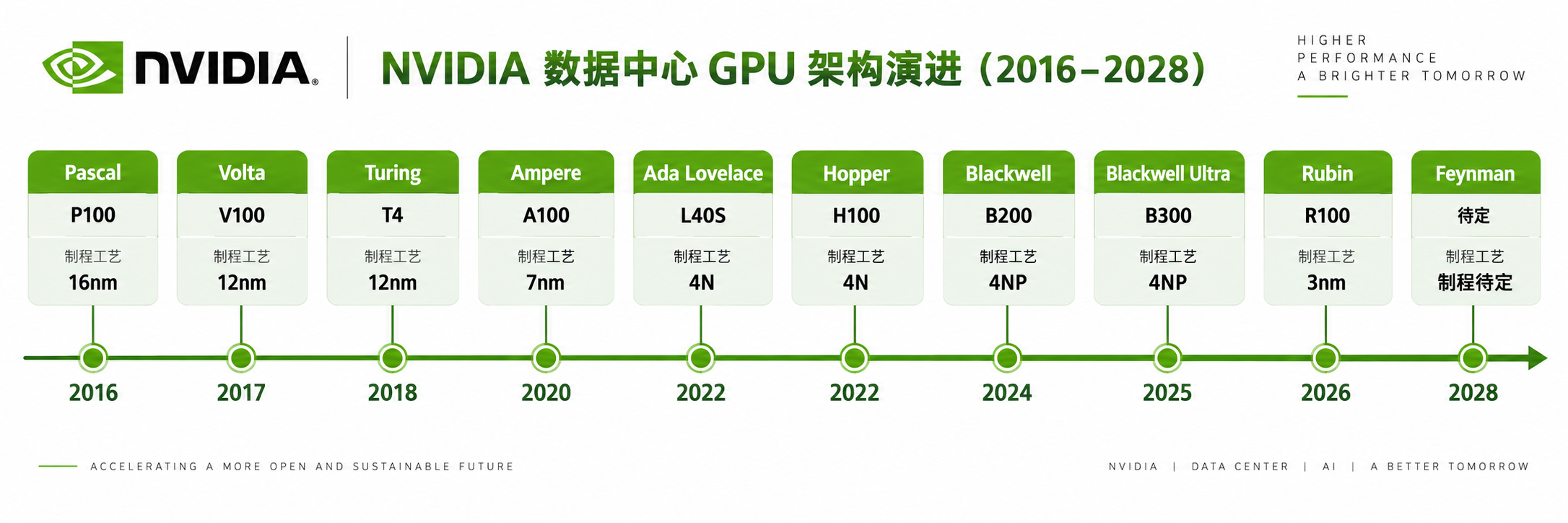

NVIDIA 的数据中心 GPU 大致以「架构」为代际，从 2016 年的 Pascal 一路演进到 2024 年的 Blackwell，并已公布到 2028 年的路线图。近乎一年一迭代，每代在算力、精度格式、显存与互联带宽上持续翻倍。
图中每格第三行是制程工艺（芯片用什么代工工艺制造）。其中 4N 是台积电（TSMC）为 NVIDIA 定制的 4nm 级工艺（“4N” = 4nm NVIDIA，基于 N5/5nm 家族的定制优化版），4NP 是它的性能增强版（P = Performance）。可以看到 Ada Lovelace、Hopper、Blackwell 连续三代都停留在同一「4nm 级」工艺（4N → 4N → 4NP），制程没有大跨越——这几代性能的提升更多靠架构改进、精度降低（FP8/FP4）、双 Die 封装与 HBM 升级，直到 Rubin（2026）才跳到真正的 3nm。
一条主线贯穿始终：从「通用浮点计算」走向「AI 张量计算」，精度越做越低（FP32 → FP16 → FP8 → FP4），显存越做越大，互联越做越快。
1.1 不止这些卡：还有哪些型号
上面时间轴只列了每代的数据中心代表型号，实际每一代还有一大家族：
- 更早的架构：Kepler（K80，2014）、Maxwell（M40，2015）——深度学习早期用得很多，现已淘汰。
- 同代不同档位 SKU：如 Ampere 的 A30 / A10 / A2、Ada 的 L4、Hopper 的 H100 PCIe / H100 NVL / GH200（Grace Hopper 超级芯片）、Blackwell 的 GB200 / GB300、以及各代的工作站/专业卡（RTX A6000、RTX 6000 Ada、RTX PRO 6000 等）。
- 消费级同架构：GeForce RTX 系列（如 RTX 3090/4090/5090）与数据中心卡同架构，但显存、互联、可靠性定位不同。
1.2 逐代规格总览对比表
把各代数据中心旗舰的关键指标放在一起（重点看算力 / 显存 / 带宽三列，含中国特供版）：
| 架构（年份） | 代表型号 | 制程 | 显存（容量 / 类型） | 显存带宽 | NVLink | 代表 AI 算力 | 功耗 | 中国特供 |
|---|---|---|---|---|---|---|---|---|
| Pascal（2016） | P100 | 16nm | 16GB HBM2 | 0.73 TB/s | 160 GB/s | FP16 21 TFLOPS | 300W | — |
| Volta（2017） | V100 | 12nm | 16/32GB HBM2 | 0.9 TB/s | 300 GB/s | FP16(TC) 125 TFLOPS | 300W | — |
| Turing（2018） | T4 | 12nm | 16GB GDDR6 | 0.32 TB/s | — | FP16 65 / INT8 130 TOPS | 70W | — |
| Ampere（2020） | A100 | 7nm | 40/80GB HBM2e | 1.55 / 2.0 TB/s | 600 GB/s | FP16 624 TFLOPS（稀疏） | 400W | A800 |
| Ada（2022） | L40S | 4N | 48GB GDDR6 | 0.86 TB/s | — | FP8 1466 TFLOPS（稀疏） | 350W | L20 |
| Hopper（2022/23） | H100 / H200 | 4N | 80GB HBM3 / 141GB HBM3e | 3.35 / 4.8 TB/s | 900 GB/s | FP8 3958 TFLOPS（稀疏） | 700W | H800 / H20 |
| Blackwell（2024） | B200 | 4NP | 192GB HBM3e | 8 TB/s | 1.8 TB/s | FP4 18 PFLOPS（稀疏） | 1000W | B30 / B40 |
| Blackwell Ultra（2025） | B300 | 4NP | 288GB HBM3e | 8 TB/s | 1.8 TB/s | FP4 ~15 PFLOPS（稠密） | ~1400W | — |
| Rubin（2026） | R100 | 3nm | 288GB HBM4 | ~13–22 TB/s | NVLink 6 | FP4 ~50 PFLOPS（宣称） | 1800~2300W | — |
注：算力口径不统一（老卡 TFLOPS、新卡 PFLOPS；部分含稀疏，部分为稠密/宣称值），仅供量级对比；显存带宽为 HBM/GDDR 峰值。具体以官方 Datasheet 为准。
2. 逐代核心技术参数
说明：以下为各代数据中心代表型号的官方口径，AI 张量算力若无特别说明多为含稀疏（sparse）口径，稠密（dense）约为一半。
2.1 Pascal（2016）— P100：深度学习时代起步
- 制程 / 晶体管：TSMC 16nm FinFET / 153 亿
- 代表型号：Tesla P100、GTX 1080
- 算力：FP64 5.3 / FP32 10.6 / FP16 21.2 TFLOPS（无 Tensor Core）
- 显存：16GB HBM2，带宽 732 GB/s
- 互联：NVLink 1.0，160 GB/s；功耗 300W
- 定位：AI 训练的起点，首次在数据中心卡上引入 HBM 与 NVLink。
2.2 Volta（2017）— V100：首次引入 Tensor Core
- 制程 / 晶体管：TSMC 12nm / 211 亿
- 代表型号：Tesla V100
- 算力：FP64 7.8 / FP32 15.7 TFLOPS；Tensor Core（1 代）FP16 125 TFLOPS
- 显存：16 / 32GB HBM2，带宽 900 GB/s
- 互联：NVLink 2.0，300 GB/s；功耗 300W
- 定位：Tensor Core 的开山之作，深度学习训练性能一举拉开与通用计算的差距。
2.3 Turing（2018）— T4：推理与图形并重
- 制程：TSMC 12nm；引入 2 代 Tensor Core + RT Core，新增 INT8/INT4
- 代表型号：Tesla T4（推理）、Quadro RTX 6000、RTX 2080
- 算力（T4）：FP16 65 TFLOPS、INT8 130 TOPS
- 显存（T4）：16GB GDDR6，带宽 320 GB/s；功耗仅 70W（PCIe 半高卡）
- 定位：低功耗推理卡的经典，广泛用于云端推理与视频处理。
2.4 Ampere（2020）— A100：数据中心 AI 的中流砥柱
- 制程 / 晶体管：TSMC 7nm / 542 亿
- 代表型号：A100、RTX A6000、RTX 3090
- 算力：FP64 19.5（TC）/ TF32 312 / FP16 624 / INT8 1248 TOPS（含稀疏）
- 显存：40 / 80GB HBM2e，带宽 1.55 / 2.0 TB/s
- 互联：NVLink 3.0，600 GB/s；功耗 400W
- 新特性：TF32、BF16、结构化稀疏、MIG 多实例
- 中国特供：A800（NVLink 从 600 降到 400 GB/s）
2.5 Ada Lovelace（2022）— L40S：生成式 AI 与图形
- 制程：TSMC 4N；4 代 Tensor Core（支持 FP8）+ 3 代 RT Core
- 代表型号：L40 / L40S、RTX 6000 Ada、RTX 4090
- 算力（L40S）：FP8 约 1466 TFLOPS（含稀疏）
- 显存（L40S）：48GB GDDR6 ECC，带宽 864 GB/s；无 NVLink；功耗 350W
- 定位：偏推理与生成式 AI、图形渲染；性价比路线
- 中国特供：L20
2.6 Hopper（2022 / 2023）— H100 / H200：大模型训练主力
- 制程 / 晶体管：TSMC 4N / 800 亿
- 代表型号：H100、H200
- 算力（H100 SXM，含稀疏）：FP64 67（TC）/ TF32 989 / FP16 1979 / FP8 3958 TFLOPS
- 显存：H100 80GB HBM3（3.35 TB/s）；H200 141GB HBM3e（4.8 TB/s），算力与 H100 相同
- 互联：NVLink 4.0，900 GB/s；功耗 700W
- 新特性：Transformer Engine、首次硬件支持 FP8
- 中国特供：H800（互联/带宽受限）、H20（算力大幅削减但显存/带宽保留，主打推理）
⚠️ 别把 H200 和 H20 搞混，二者方向相反：H200 是全球版「满血升级卡」——H100 的显存升级版（141GB HBM3e / 4.8 TB/s，算力与 H100 相同，更强）；H20 是中国特供「阉割卡」——算力砍到约 H100 的 15%，但刻意保留大显存与高带宽用于推理（更弱）。名字像，一个加强、一个缩水。
2.7 Blackwell（2024）— B200：迈入 FP4 时代
- 制程 / 晶体管：TSMC 4NP / 2080 亿（双 Die 封装，NV-HBI 10 TB/s 互联）
- 代表型号：B200、GB200（Grace+2×B200）、RTX 5090
- 算力（单卡，稠密 / 稀疏）：FP4 9 / 18 PFLOPS、FP8 4.5 / 9、FP16 2.25 / 4.5 PFLOPS、FP64 40 TFLOPS
- 显存：192GB HBM3e，带宽 8 TB/s
- 互联：NVLink 5.0，1.8 TB/s；功耗 1000W（可配置到 1200W）
- 新特性：新增 FP4、2 代 Transformer Engine，把推理吞吐相对 FP8 再翻倍
- 中国特供：B30 / B40（规划/报道，算力与互联下降）
2.8 Blackwell Ultra（2025）— B300：过渡增强版
- 显存：288GB HBM3e，带宽 8 TB/s
- 算力（稠密）：FP4 约 15 PFLOPS、FP8 约 7 PFLOPS、FP16 约 3.5 PFLOPS
- 功耗：约 1400W（强制液冷）
- 定位：Blackwell 与 Rubin 之间的过渡产品，主要提升显存与吞吐。
2.9 Rubin（2026）— 下一代：HBM4 + 3nm
- 制程 / 晶体管：TSMC 3nm / 约 3360 亿（双 Die）
- 平台：Vera Rubin（Vera CPU 88 核 Arm + Rubin GPU）
- 算力（单卡，官方/宣称）：FP4 推理约 50 PFLOPS、FP4 训练约 35、FP8 约 16 PFLOPS
- 显存：288GB HBM4，带宽约 13~22 TB/s（口径不一）
- 互联：NVLink 6；功耗 1800~2300W（无风冷版本，100% 液冷）
- 后续：Rubin Ultra（2027） 约 100 PFLOPS FP4、1TB HBM4e；Feynman（2028） 更远期架构
- 状态：CES 2026 确认进入量产、2026 下半年上市；部分为路线图/宣称值，以官方正式发布为准。
3. 一图看懂：算力与显存带宽的量级跃迁

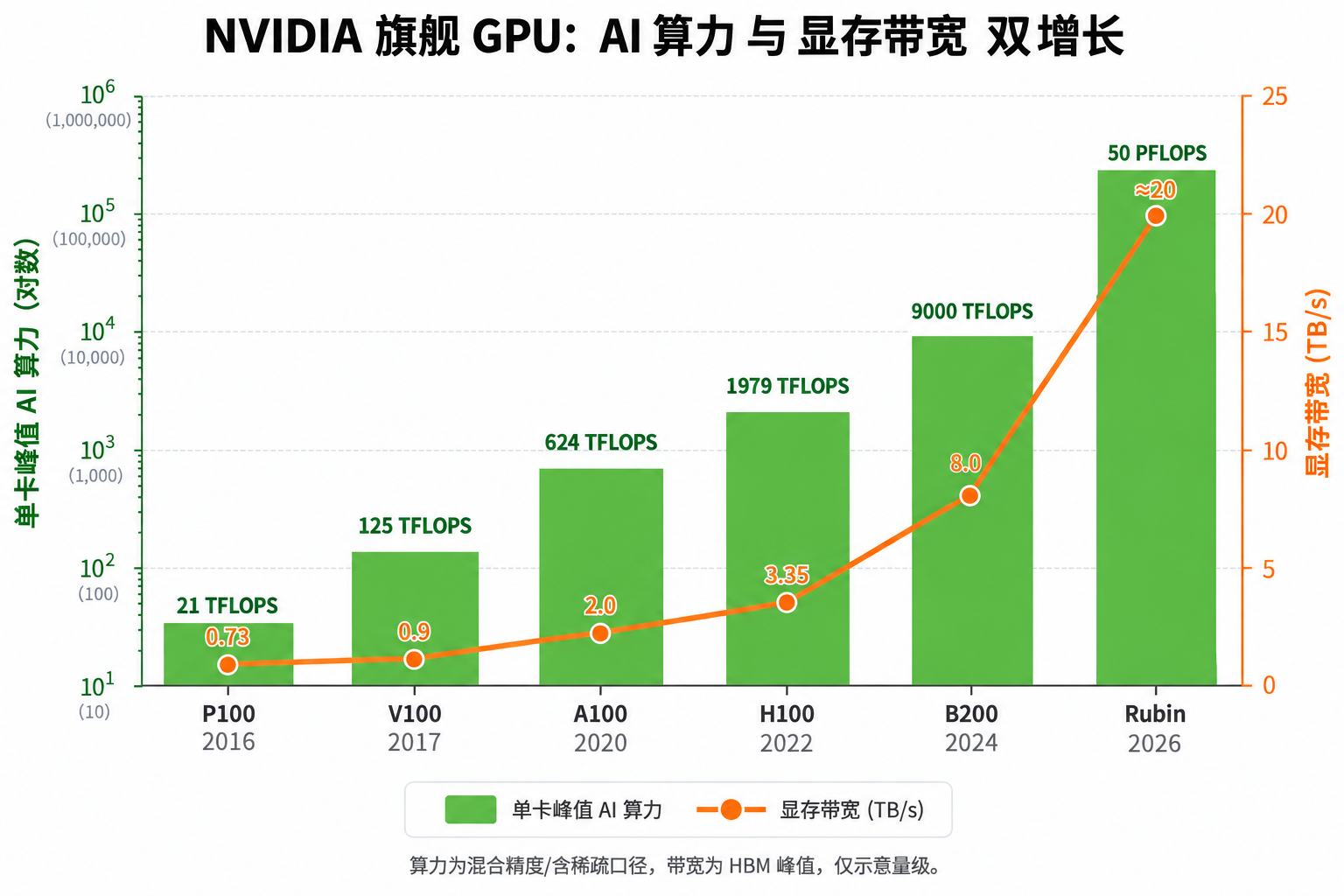

图中绿色柱是单卡 AI 算力，橙色线是显存带宽——两者必须同步增长，否则「算力再高也喂不饱」。
从 P100 到 Rubin：AI 算力约从 21 TFLOPS 涨到 50 PFLOPS（约六个数量级，注意纵轴为对数），显存带宽从 0.73 TB/s 涨到约 20 TB/s（约 27 倍）。这背后不只是制程进步，更来自：
- Tensor Core 的引入与迭代（Volta 起）→ 拉高算力
- 精度不断降低（FP32 → FP16 → FP8 → FP4，每降一半算力约翻倍）→ 拉高算力
- 多 Die chiplet 封装（Blackwell 起单封装塞进两颗 Die）→ 同时拉高算力与带宽
- HBM 的持续升级（HBM2 → HBM2e → HBM3 → HBM3e → HBM4）→ 拉高显存容量与带宽
关键认知：算力、显存、带宽三者要匹配。 大模型训练更吃算力+互联，大模型推理（尤其解码）更吃显存带宽——这也是为什么 H200、B300 在算力不变或小增的情况下，靠堆显存和带宽就能显著提升推理表现。
3.1 算力 × HBM × 带宽：一张表看清「概念 / 趋势 / 关系」
| 要素 | 是什么（概念） | 十年发展趋势 | 决定什么 / 何时是瓶颈 |
|---|---|---|---|
| 算力（FLOPS） | 每秒能做多少次浮点运算，需绑定精度口径（FP16/FP8/FP4、稠密/稀疏） | Tensor Core + 降精度 + 双 Die 封装驱动，21 TFLOPS → 50 PFLOPS（约 6 个数量级） | 决定「算得多快」；训练、计算密集场景的瓶颈 |
| HBM 显存容量（GB） | 高带宽显存能装多少数据（参数 / KV Cache / 激活） | 随 HBM 代次升级，16GB → 288GB（约 20×） | 决定「装得下多大模型 / 多长上下文」；放不下就切分或 offload，代价大 |
| 显存带宽（TB/s） | 每秒能从 HBM 读写多少数据 | HBM2 → HBM4，0.73 → ~20 TB/s（约 27×） | 决定「喂得多快」；大模型推理解码阶段常是带宽瓶颈（memory-bound） |
三者的关系（一句话）：它们是一个木桶——算力负责「算」，HBM 容量负责「装」，带宽负责「喂」，短板决定实际性能。发展趋势上三条腿必须一起长：算力靠架构与精度，容量与带宽靠 HBM 代次同步升级。侧重点则随场景不同——训练更吃算力+互联，推理（尤其解码）更吃带宽+容量。
4. 重点：HBM 显存的演进，以及它和「显存」的关系
前面反复提到 HBM，这里单独讲清楚——因为显存（尤其 HBM）的进步，几乎和算力一样，是这十年 GPU 能扛起大模型的关键。
4.1 先分清三个概念
- 显存：GPU 自带的高速内存，用来放模型参数、KV Cache、激活值。是「显存」这个功能。
- HBM（High Bandwidth Memory，高带宽显存）：显存的一种实现技术。它把多层 DRAM 垂直堆叠（3D 堆叠 + TSV 硅通孔）紧贴 GPU，用超宽位宽换极高带宽。数据中心 GPU 几乎都用 HBM；消费卡多用平铺的 GDDR（便宜、带宽低）。
- HBM 这块显存又有两个关键属性：容量（GB，能装多少） 和 带宽（TB/s，喂得多快）。
打个比方：HBM 是冰箱的型号，容量是冰箱多大（能囤多少食材 = 放得下多大模型），带宽是取放通道多宽（厨师取菜多快 = 数据喂得多快）。厨师（算力）再强，冰箱小了装不下、门窄了取得慢，都白搭。
4.2 HBM 代次演进，与 NVIDIA 卡的对应
HBM 几乎和 GPU 架构同步升级，每一代都在容量与带宽上同时翻番：
| HBM 代次 | 代表 NVIDIA 卡 | 单卡显存容量 | 单卡显存带宽 |
|---|---|---|---|
| HBM2 | P100 / V100 | 16 / 32GB | 0.73 ~ 0.9 TB/s |
| HBM2e | A100 | 40 / 80GB | 1.55 ~ 2.0 TB/s |
| HBM3 | H100 | 80GB | 3.35 TB/s |
| HBM3e | H200 / B200 / B300 | 141 / 192 / 288GB | 4.8 ~ 8 TB/s |
| HBM4 | Rubin（2026） | 288GB 起 | ~13 ~ 22 TB/s |
可以看到：从 HBM2 到 HBM4，单卡显存容量涨了近 20 倍，带宽涨了约 27 倍——这条曲线和算力曲线几乎并肩上扬（见上一节双轴图）。
4.3 为什么显存的进步这么关键
- 模型越来越大：参数量、上下文长度、KV Cache 暴涨，容量决定「单卡/单机放不放得下」，放不下就得切分或 offload，通信与调度开销陡增。
- 推理常是带宽瓶颈：大模型解码阶段每生成一个 token 都要把海量权重从 HBM 读一遍，性能被带宽卡住（memory-bound），此时带宽比峰值算力更决定实际速度。
- HBM 已成稀缺资源与成本大头：先进封装（CoWoS）与 HBM 供应，是当前 AI 芯片产能的核心瓶颈之一；华为等厂商也在自研 HBM 绕开限制。
一句话：算力决定「算得多快」，HBM（容量 + 带宽）决定「装得下 + 喂得饱」——两条腿必须一起长，缺一条都会成为大模型的短板。
5. 关于中国特供版
由于出口管制，NVIDIA 为中国市场推出了多款「阉割版」，核心思路是降低互联带宽和/或 AI 峰值算力，以满足出口合规阈值：
| 原型号 | 中国特供版 | 主要阉割点 |
|---|---|---|
| A100 | A800 | NVLink 互联带宽 600 → 400 GB/s |
| L40 | L20 | 显存带宽、算力受限，偏推理 |
| H100 | H800 | NVLink / 带宽 / 算力受限 |
| H100 | H20 | 算力大幅削减，但保留大显存 / 高带宽，主打推理 |
| B200 | B30 / B40 | 算力与互联能力下降（规划/报道） |
特供版的规格随政策变化调整较快，具体以当期实际发售版本为准。
6. 小结
- 看 GPU 先看整机：算力 = 芯片 + 显存 + 互联 + 网络 + CPU + 散热供电的系统能力，任何一环都可能成为瓶颈。
- 盯三个硬指标：算力（算得多快）、HBM 显存容量（装得下多大）、显存带宽（喂得多快），三者要匹配，短板决定实际性能。
- 架构主线：Pascal（HBM/NVLink 起步）→ Volta（Tensor Core）→ Turing（推理/INT8）→ Ampere（TF32/稀疏）→ Ada（FP8/图形）→ Hopper（Transformer Engine/FP8）→ Blackwell（FP4/双 Die）→ Rubin（HBM4/3nm）。
- 两条腿一起长：算力靠 Tensor Core + 降精度 + chiplet；显存靠 HBM 代次升级（HBM2→HBM4），容量与带宽同步翻番。
- 系统级竞争：从单卡到 NVL72 超节点，NVLink/NVSwitch 与网络互联，和单卡算力同样决定最终性能。
本文数据来自 NVIDIA 官方 Datasheet 及公开资料，Rubin 等未量产产品为官方路线图/宣称值，芯片规格更新较快，具体请以厂商官方最新发布为准。
